首页 > 产品中心 > 工程宝 > 网络工程宝 > 工程宝IPC-3500Plus
H.265&4K主码流测试/网络/模拟/同轴高清4.0/POE供电/全新系统

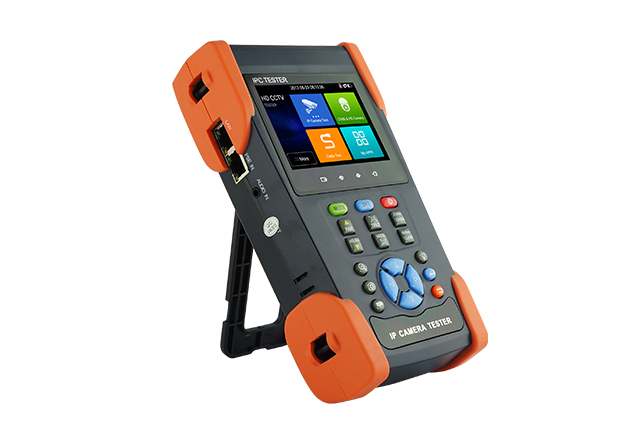

IPC-3500 Plus
● 3.5英寸480x320高清电容式触摸屏+全新系统，更清晰更流畅。
● 支持H.265/H264、4K主码流测试。
● 10/100/1000M自适应网口，网络状态及流量显示。
● 升级同轴高清4.0，TVI8MP/CVI8MP/AHD5MP。
● 升级版极速ONVIF，支持跨网段测试、修改IP、生成测试报告等更多功能。
● 新增同轴高清镜头模拟和对焦信息功能。
● 新增网线TDR和网线质量测试。
● 新增12V 2A，48V/25.5W PoE供电输出。
● 海康测试工具批量激活、批量修改IP地址。
● 大华测试工具批量激活，跨网段修改IP。
● PoE、DC12V电压及功率测试。
● 支持创建WIF和热点。
功能简介
技术参数
连接示意图
资料下载
摄像机测试：
● 首家采用3.5英寸480x320 高清电容式触摸屏，摄像机图像显示更流畅、清晰；
● 全新硬件解码，支持H.265解码。摄像机在H.265/H.264编码模式下，主码流测试图像分辨率高达4K;
● 升级同轴高清4.0，TVI8MP、CVI8MP、AHD5MP摄像机图像测试、同轴视控及菜单调用，支持拍照、录像，回放；NEW
● 创新同轴高清视频传输质量测试; NEW
● PoE DC48V 电源输出，给PoE摄像机供电，最大功率25.5W; NEW
● 12V 2A直流电源输出； NEW
● IP探索增强版IPC一键测试，更快、更准！盲测，未知IP摄像机秒出IP地址; NEW
● 极速ONVIF一键生成摄像机测试报告，包含摄像机IP地址、分辨率、编码等相关信息；支持跨网段测试；支持音视频同步测试；一键激活海康摄像机和修改IP等更多功能; NEW
● 新增Onvif同轴高清对焦信息功能； NEW
● 海康测试工具，轻松解决海康摄像机的激活、调试，支持批量激活、修改跨网段IP、修改用户名密码等参数，可恢复出厂设置等;
● 大华测试工具,针对大华摄像图像测试，可激活、修改用户名、密码和跨网段IP等参数;
● 支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试；
● 支持网络PTZ控制功能（ONVIF），手势上下左右等滑动，控制云台转动；
● 模拟测试PoE交换机、PoE摄像机等设备电压及功率，测试DC12V电源输入、仪表本机DC12V输出的电压及功率；NEW
●视频图像显示、PTZ云台控制、拍照、录像、回放等功能；
●新增PPPOE拨号功能，可进行PPPOE拨号上网检测；NEW
其他功能：
● 网线TDR测试，测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数； NEW
● 首创视频电平测量功能，测量模拟视频信号的峰峰值、同步电平、突发电平；
● 屏幕投影功能，安装工程宝屏幕投影APP，实时接收工程宝屏幕画面，方便监控安装人员共享信息；
● 全新系统，可自行安装运行IPC厂家的手机或平板移动客户端软件，也可安装APK格式QQ、微信或其他应用； NEW
● 精简/普通两种用户界面，精简界面布局，简洁美观,快捷下拉菜单，一键开启相关功能； NEW
● 内置无线WIFI功能，可测试无线网络摄像机，支持创建WIFI热点； NEW
● 支持CVBS回路测试，仪表回路发送及接收CVBS彩条信号，快速测试BNC线缆； NEW
● 支持快速截图功能，长按确认键截取屏幕画面，用于保存各类测试报告或快速截图摄像机画面； NEW
● PING、IP地址扫描、端口闪烁、等网络测试功能。手电筒、计算器、音乐播放器等应用工具；
● 增强型网线测试，测试网线、电话线排序及通断，测试盒有特殊编号（需定制），可进行线头查找；
● 应用软件支持客户自行升级更新；
● 可同时综合TDR线缆断点和短路测量、数字万用功能、光功率计、红光源故障定位等功能；
● 音频输入和输出功能；
● 大容量聚合物锂电池供电，充电3-4小时，可正常工作约8小时。
产品型号 | IPC-3500 Plus【*】型号可选 |
显示屏： | 3.5寸，电容式触摸屏，分辨率480x320 |
网络端口 | 10/100M/1000M 自适应，RJ45 |
WIFI | 内置无线WIFI，速率150M，接收无线网络摄像机图像等。 |
H.265主码流测试 | 全新硬件解码，支持H.265主码流播放摄像机图像，最高分辨率4K。 |
IP摄像机测试 | ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康 DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。 |
IPC一键测试 | 全网段寻找摄像机IP地址，自动适配到摄像头的网段 |
极速ONVIF | 自动登录播放图像,一键激活海康摄像机和修改IP等参数。 |
海康测试工具 | 海康摄像机一键激活、图像测试，可修改用户名、密码和IP等参数。 |
大华测试工具 | 大华摄像图像测试，可激活、修改用户名、密码和IP等参数。 |
CVI视频信号测试* | 1路CVI IN BNC输入，最高分辨率支持8MP 2560x1440p 25/30fps, 1920x1080p 25/30fps ， 1280x720p 25/30/50/60fps, 支持同轴视控，菜单调用。 |
TVI4.0视频信号测* | 1路TVI IN BNC输入，最高分辨率支持8MP 3840x2160p 15fps, 2592x1944P 12.5/20fps, 2688x1520p 15fps， 2560x1440p 18/25/30fps, 2048x1536p 18/25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps， 支持同轴视控，菜单调用。 |
AHD视频信号测试* | 1路AHD IN BNC输入，最高分辨率支持5MP 2592x1944P 12.5/20fps, 2560x1440p 15/25/30fps, 2048x1536p 18/25/30fps， 1920x1080p 25/30fps， 支持同轴视控，菜单调用。 |
CVBS视频信号测试 | 1路Video IN BNC输入，1路Video OUT BNC输出，支持PAL/NTSC制式 |
CVBS视频信号电平测量* | 测量视频信号的峰峰值、同步电平、突发电平。 |
视频图像放大 | 支持模拟视频图像放大，IP网络摄像机图像放大和移动。 |
视频拍照、录像、相片浏览、录像回放 | 对测试画面进行截图、录像，支持中文命名保存，相片浏览、录像回放操作。 |
网线TDR测试 | 测试网线线对状态、长度、衰减、质量、反射率、阻抗、时延偏离等参数； |
PoE电源输出 | 48V PoE电源输出，最大功率25.5W。 |
DC 12V电源输出 | 输出12V 最大直流电流约2A，为摄像机提供临时工作电源 |
屏幕投影 | 支持手机或PC端投影，实时接收工程宝屏幕画面。 |
智能界面 | 精简及普通两种用户界面可选。精简模式界面八宫格布局，简洁美观。普通用户界面可改变功能图标排序，自定义页面的图标个数。 |
主题功能 | 自定义功能图标、桌面及应用界面背景，修改界面滑动效果。 |
下拉菜单 | 下了快捷菜单，PoE电源开关、仪表IP设置、WLAN开关、彩条输出小窗口、LAN口流量监控等功能的快捷按钮。 |
音频测试 | 输入一路音频信号，测试声音是否正常，支持网络摄像机音频测试。可录音保存。 |
云台控制测试 | 可同时支持RS485总线，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议 |
彩色图像发生器 | 通过视频OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号、蓝色、黑色。 |
UTP网线测试 | 测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号。 |
协议代码捕捉 | 内置串口工具，可接收、显示控制设备发出的RS485协议代码数据，也可发送十六进制代码。 |
网络测试功能 | IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。 |
寻线功能* | 可根据发出的音频信号寻找线缆。 |
PoE/PSE电压测试 | 显示供电电压的大小及线路连接情况。 |
数字万用表* | AC/DC电压，AC/DC电流、电阻、电容测试、二极管测试、通断测试等，测试速度3次 / 秒，读数范围-6600～+6600。 |
光功率计测量* | 波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm |
可见红光源* | 发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。 |
TDR断点和短路测量* | 测量BNC线、电梯线、RVV控制线、网线、电话线等线缆断开或短路的位置，测试距离1.2公里。 |
电 源 | |
外接电源 | DC 12V（1A） |
电池供电 | 内置7.4V聚合物锂电池，容量2400mAh |
充 电 | 充电3-4小时,一次充电完成可正常使用7小时 |
系统参数 | |
操作设置 | 电容触摸屏，中文、英文OSD菜单，可选 |
自动待机 | 关闭/5-30分钟 |
工作环境及规格 | |
工作温度 | -10℃---+50℃ |

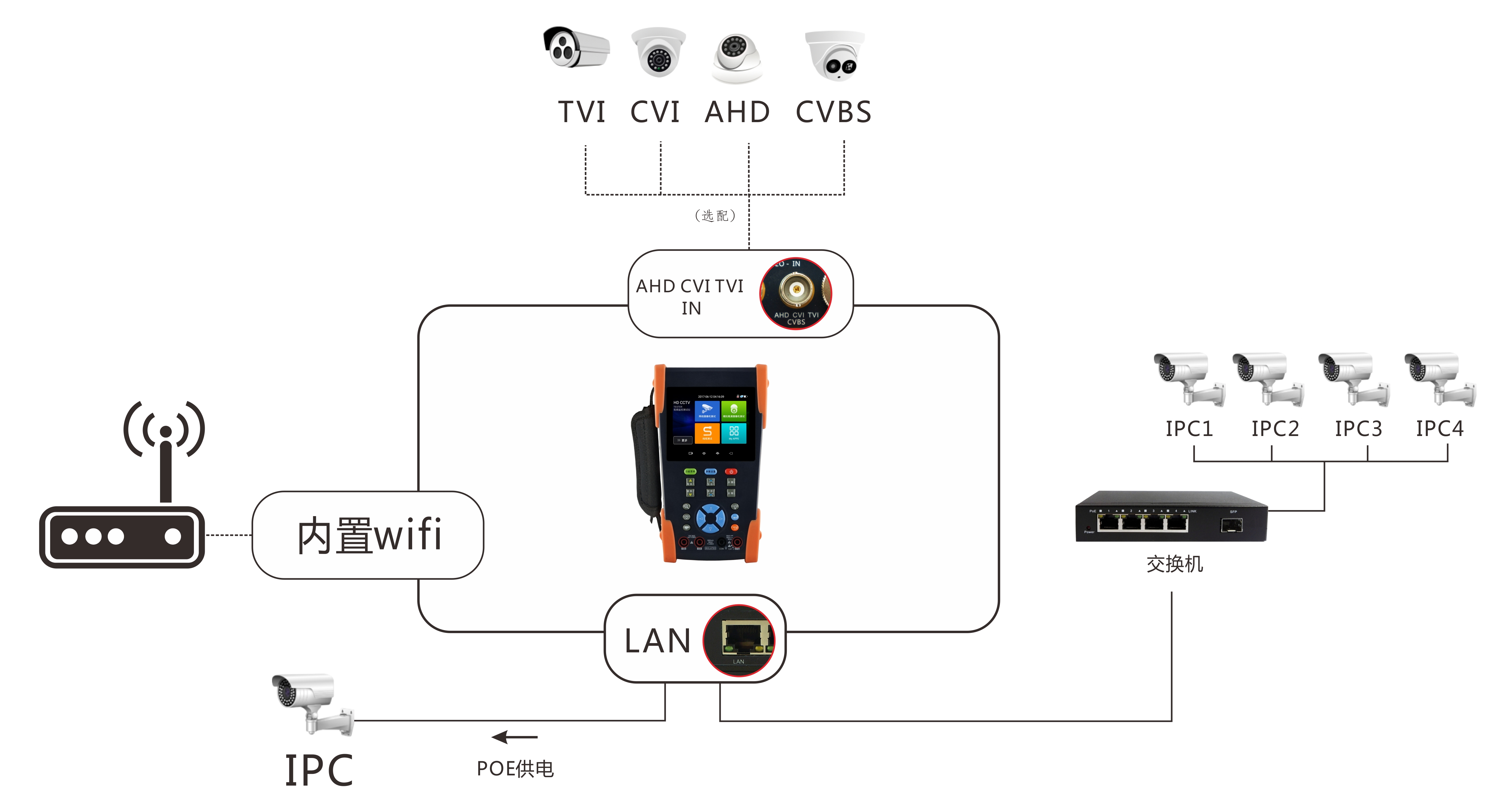

应用场景图：
