视频信号测试

视频制式

NTSC/PAL自动适应

视频信号

1Vpp

显示屏幕

3.5英寸480（RGB）x 320 广视角显示屏

显示屏调整

LCD显示屏的亮度、对比度、色彩饱和度可调，背光亮度可调

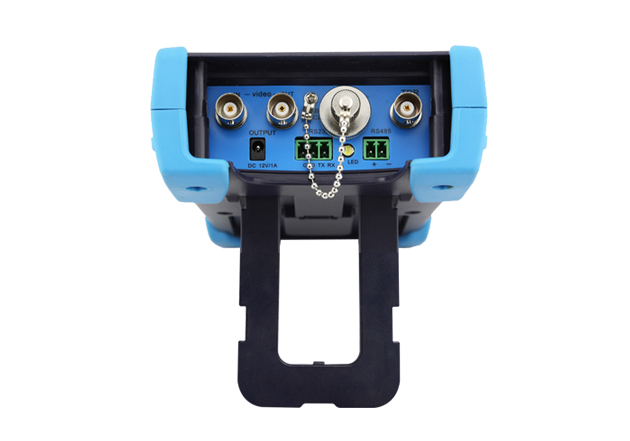

视频输入/输出

1路Video IN BNC输入，1路Video OUT BNC输出

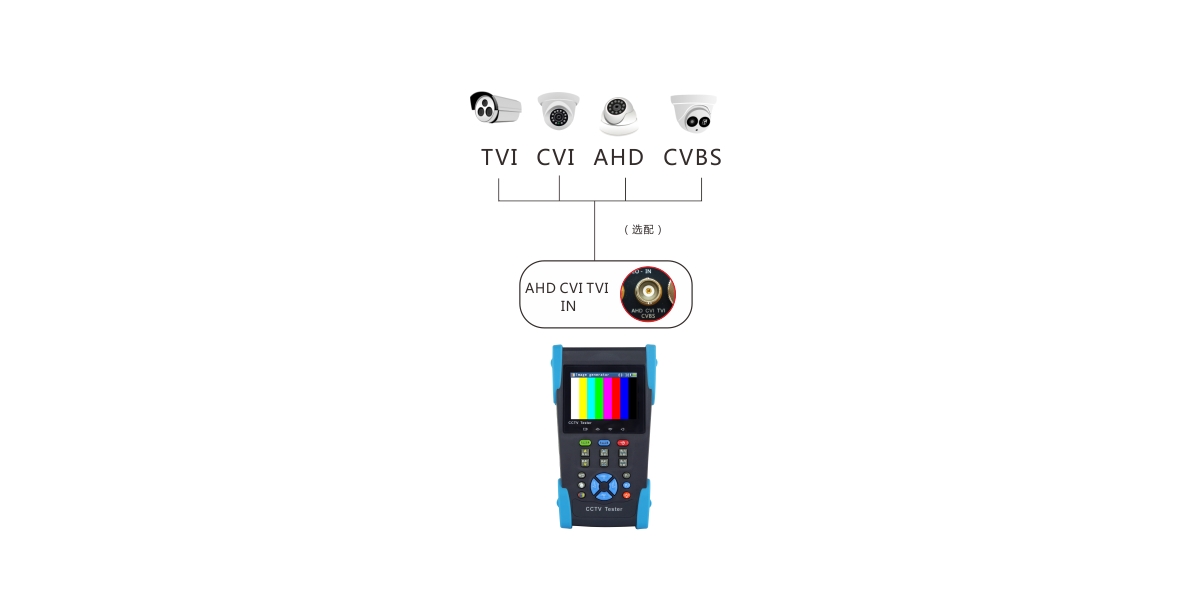

CVI测试（可选）

信号测量

1路CVI IN BNC输入

TVI测试（可选）

信号测量

1路TVI IN BNC输入

AHD测试（可选）

信号测量

1路AHD IN BNC输入

SDI测试（可选）

信号测量

1路SDI IN BNC输入

视频信号测量

信号强度测量

测量视频信号电平范围，显示异常信息（只针对模拟视频测量）

12V电源输出

电源输出

输出12V 1A直流电源，为摄像机提供临时工作电源

音频测试

音频测试

输入一路音频信号，测试声音是否正常

云台控制测试

通讯接口

可同时支持RS485总线

通讯协议

兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

波特率

600，1200，2400，4800，9600，19200,57600,115200bps

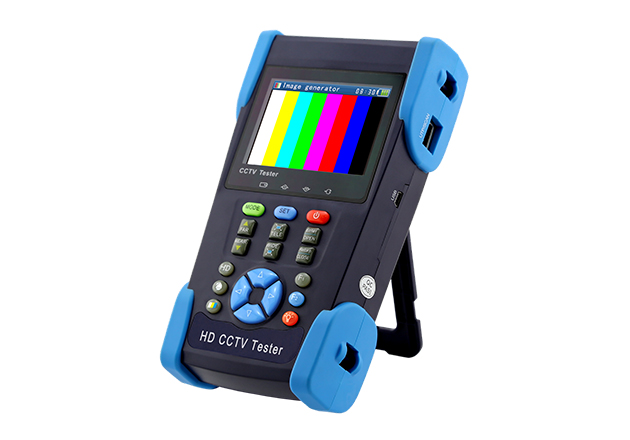

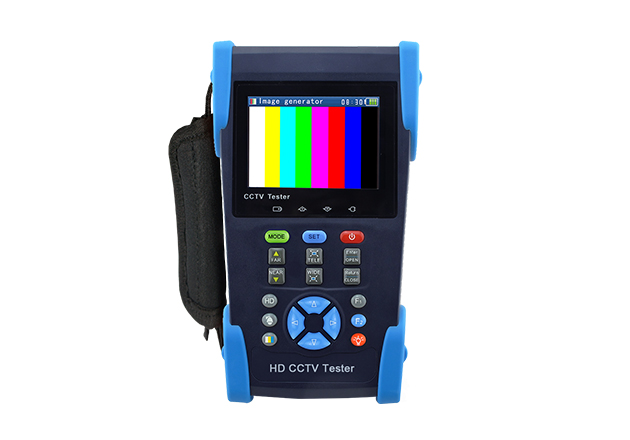

彩色图像发生器

视频信号发生器

通过视频OUT端口，发送PAL/NTSC多制式彩色图型条视频测试信号、红色、绿色、蓝色、白色、黑色和灰阶。

UTP网线测试

网线测试

测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号

协议代码捕捉

协议代码捕捉

可接收、显示控制设备发出的RS485协议代码数据

寻线功能（可选）

寻线功能

可根据发出的音频信号寻找线缆。

数字万用表（可选）

AC/DC电压

0-660V自动/手动量程, 最小分辨率0.1mV

AC/DC电流

660uA , 6.6mA, 66mA   , 660mA, 10A

电阻

660, 6.6k, 66k,   660k, 6.6M, 66MΩ

电容测试

6.6nf～66000uF， 最小分辨率1pf

二极管测试

0～2V正向电压。最小分辨率1mV

锁定显示

锁定显示屏幕的测量值

差值测量功能

显示与第一次测试结果的差值

通断测试

小于50欧声音提示

测试速度

3次 / 秒

读数范围

-6600～+6600

光功率计（可选）

波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm

可见红光源（可选）

可见红光源

发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。

TDR断点、短路测量（可选）

TDR断点、短路测量

测量BNC线、网线、电话线等线缆断开或短路的位置。

电  源

外接电源

DC 5V（1.5A）

电池供电

内置3.7V聚合物锂电池，容量3000mAh

充    电

充电3-4小时,一次充电完成可正常使用11小时

省电功能

低功耗，自动待机省电功能，电池电量图标实时显示

系统参数

操作设置

中文、英文OSD菜单，可选

自动待机

关闭/5-60分钟

键盘声音

开启/关闭

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

194mm x 112mm x 48mm   / 540g
