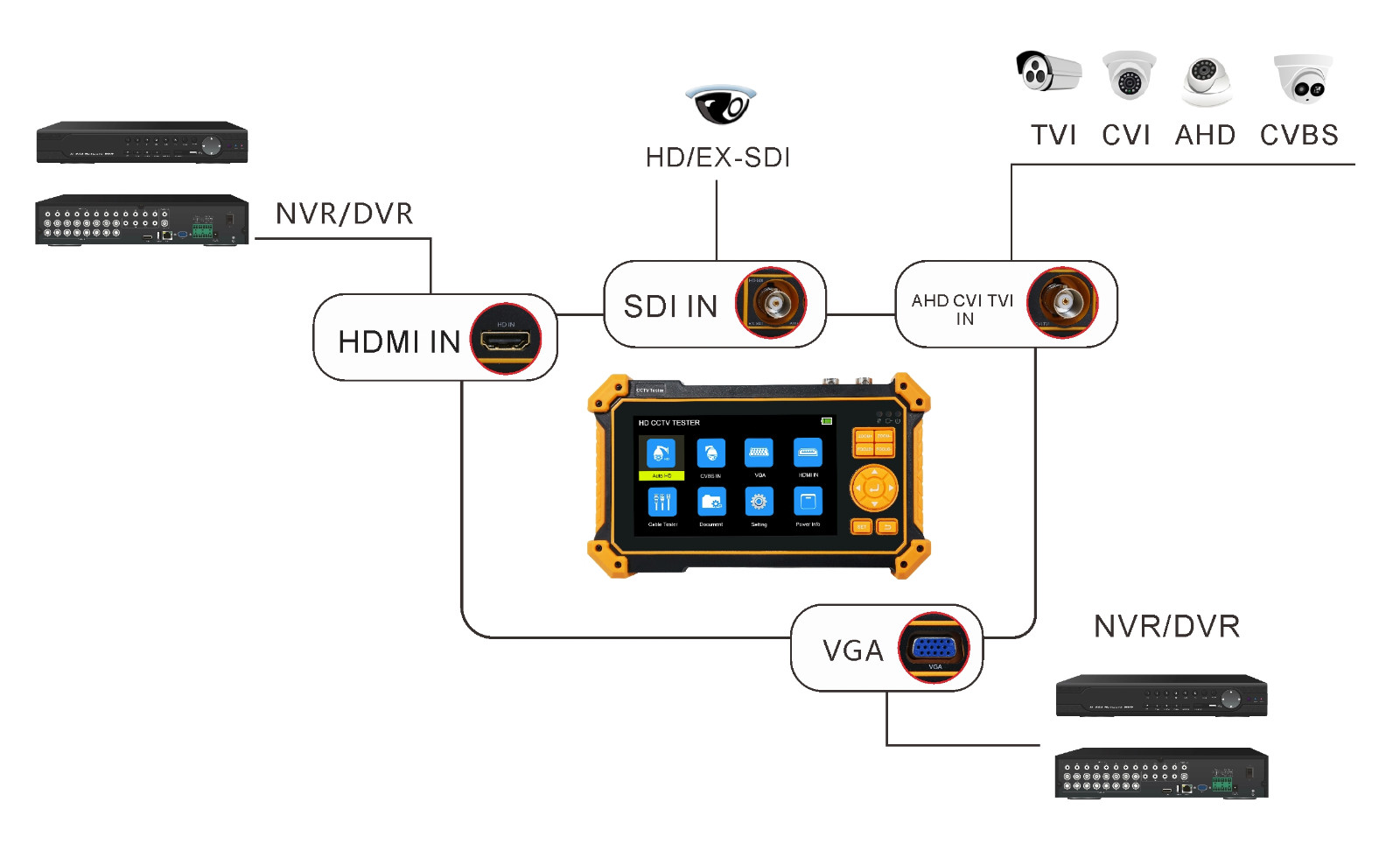

●  采用5英寸全视角显示屏,800x480分辨率;

●  同轴高清4.0,支持TVI8MP/CVI8MP/AHD8MP最高分辨率图像测试、同轴视控及菜单调用;

●  AUTO HD自适应识别TVI/CVI/AHD/CVBS信号制式、分辨率和帧率等;

●  支持HDMI高清数字信号输入,最高分辨率可达4K 30帧;

●  支持VGA信号输入;

●  支持EX-SDI2.0(8MP)和3G HD-SDI(1080P 60帧)摄像机图像测试,支持调用菜单; (仅限HD-3200)

●  CVBS模拟视频图像显示、PTZ云台控制等;

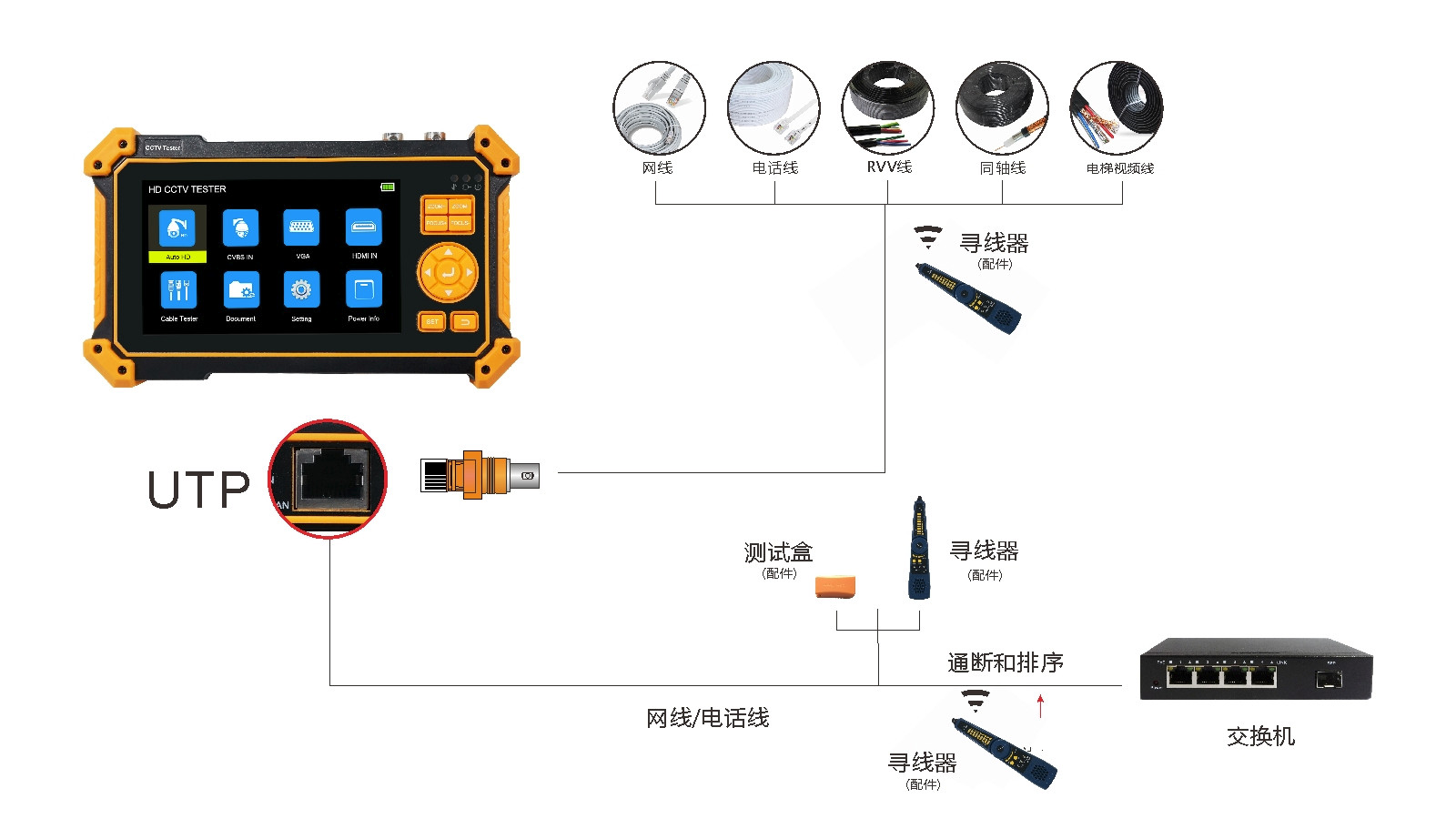

●  增强型数字寻线器,抗干扰物杂音,寻线更精准。采用先进复用技术,寻线和排序同时测试。寻线后使用排序功能快速确认寻线结果,便捷高效。网线类型 直通/交叉错线,快速显示。

增强型网线测试,测试网线、电话线排序及通断,测试盒有特殊编号(需定制),可进行线头查找;

●  12V 1A直流电源输出,为摄像机临时供电;

●  5V 1A电源输出,可作为手机充电宝功能;支持U盘读写;

●  电源管理功能,实时查看12V供电输出电压和功率值,用于检测12V电源输出电压及功率是否正常;

●  音频输入功能;

●  高亮度手电筒;



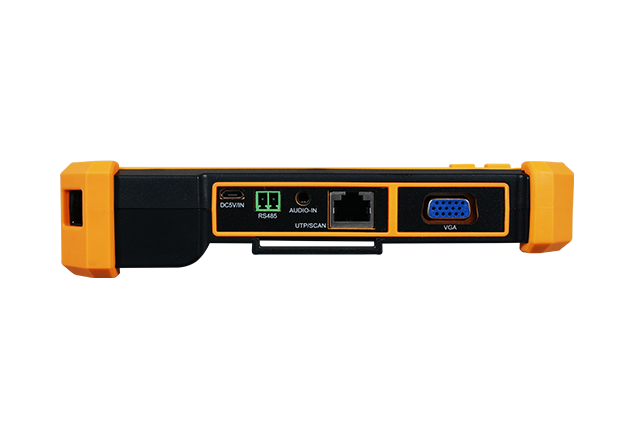

产品型号

HD-3100/HD-3200

显示屏:

5寸,全视角视显示屏,分辨率800x480

CVI视频信号测试

1路CVI IN BNC输入,分辨率支持

4K/8MP_3840x2160p 12.5/15fps

6MP_2960x1920p 20fps

5MP_2592x1944P 20fps,

4MP_2560x1440p 25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持同轴视控,菜单调用。

TVI视频信号测试

1路TVI IN BNC输入,分辨率支持

4K/8MP_3840x2160p 12.5/15fps,

5MP_2592x1944p12.5/20fps,

4MP_2688x1520p 15fps,2560x1440P 15/25/30fps,

3MP_2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持同轴视控,菜单调用。

AHD视频信号测试

1路AHD IN BNC输入,分辨率支持

4K/8MP_3840x2160p 15fps,

5MP_2592x1944p12.5/20fps,

4MP_2560x1440p 15/25/30fps,

3MP_2048x1536p 18/25/30fps

1920x1080p 25/30fps

1280x720p 25/30/50/60fps

支持同轴视控,菜单调用。

HD/EX-SDI          视频信号测试*

(仅限HD-3200)

1路EX-SDI2.0  IN BNC输入,最高分辨率支持4k

4K_3840x2160p 25/30fps

4M_2560x1440p 25/30fps

1920x1080p 25/30/50/60fps

1920x1080i 50/60fps

1280x720p 25/30/50/60fps

EX-SDI2.0支持同轴视控,菜单调用

1路HD-SDI IN BNC输入,分辨率支持

1920x1080p 25/30/50/60fps

1920x1080i 50/60fps

1280x720p 25/30/50/60fps

AutoHD

AUTO HD可自动识别AHD/CVI/TVI/CVBS摄像机并显示图像,同轴视控、菜单调用等

HDMI输入

一路HDMI输入,最高分辨率支持4K 30帧

4K_3840*2160/2K_2560*1440P/1920×1080p /1920×1080i /720×480p /720×576p /1280×720p/1024×768p/1280×1024p /1280×900p /1440×900p等。

VGA输入

一路VGA信号输入,可当显示器。

CVBS视频信号测试

1路Video IN BNC输入,自适应PAL/NTSC制式

寻线器(选配)*

抗干扰无杂音。寻线和网线排序可同时测试,用于寻线后快速验证寻线结果。网线类型指示灯,直通/交叉/错线,快速显示。

UTP网线测试

测试任意两线或两线以上的网线,屏幕上显示连接顺序和网线编号。可识别网线端口故障近/中/远端。可识别网线类型直通/交叉/其他;可识别网线适用于千兆/百兆网络。

DC 12V电源输出

输出12V 最大直流电流约1A,为摄像机提供临时工作电源

USB 5V电源输出

5V 1A电源输出功能,可作为手机充电宝功能。支持读取U盘。

音频测试

输入一路音频信号,测试声音是否正常。

云台控制测试

支持RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

电  源

电池供电

内置3.7V锂电池,容量5200mAh

充    电

充电4小时,一次充电完成可正常使用6.5小时。充电建议使用5V2A充电器

系统参数

操作设置

可设置 中文、繁体中文、英文、德语、法语、西班牙语、葡萄牙语、意大利语、俄罗斯语、波兰语、韩语、日语、捷克语、塞尔威亚语、土耳其语等菜单

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

184mm x 110mm x 41mm / 0.4Kg


功能/型号

HD-3100

HD-3200

HDMI 30

VGA

EX/HD-SDI

×

CVI/TVI/AHD

网线测试

寻线器

选配

选配
