H.265&4K主码流/同轴高清4.0/POE供电/

全新系统,流畅清晰

IPC-4300 Plus

● 4.3英寸960x540高清全视角电容式触摸屏+全新界面,更清晰更流畅。

● 支持H.265/H264、4K主码流测试。

● 升级同轴高清4.0,TVI8MP/CVI8MP/AHD8MP。

● 10/100/1000M自适应网口,网络状态及流量显示。

● 升级版极速ONVIF,支持跨网段测试、修改IP、生成测试报告等更多功能。

● 新增Onvif和同轴高清镜头模拟和对焦信息功能。

● 创新同轴高清视频传输质量测试。

● 新增12V 3A,48V/25.5W PoE供电输出。

● HDMI输入和输出1080P。

● 新增网线TDR测试。

● 海康测试工具批量激活、批量修改IP地址。

● 大华测试工具批量激活,跨网段修改IP地址。

● PoE、DC12V电压及功率测试。

1521705587782718.png 1521705587542312.png 1521705587615550.png 1521705587608539.png 1521705587613917.png 1521705587655313.png


功能简介 技术参数 连接示意图 资料下载

摄像机测试:

● 4.3英寸960x540IPS高清全视角电容式触摸屏,图像显示更清晰;触摸操作,简单易用;

● 全新硬件解码,支持H.265解码。摄像机在H.265/H.264编码模式下,主码流测试图像分辨率高达4K;

● 升级同轴高清4.0,TVI8MP、CVI8MP、AHD8MP、EX-SDI8MP摄像机图像测试、同轴视控及菜单调用,支持拍照、录像,回放;NEW

● 创新同轴高清视频传输质量测试; NEW

●  支持HD-SDI/EX-SDI/3G-SDI摄像机图像测试,支持拍照、录像、放大,回放;

●  IP探索增强版 IPC 一键测试,更快、更准!盲测,未知IP摄像机秒出IP地址,跨网段测试;   NEW

● 极速ONVIF一键生成摄像机测试报告,包含摄像机IP地址、分辨率、编码等相关信息;支持跨网段测试;支持音视频同步测试;一键激活海康摄像机和修改IP等更多功能; NEW

● 新增Onvif和同轴高清镜头模拟和对焦信息功能; NEW

● 海康测试工具,轻松解决海康摄像机的激活、调试,支持批量激活、修改跨网段IP。可修改用户名密码等参数,可恢复出厂设置等;

● 大华测试工具,针对大华摄像图像测试,支持批量激活大华摄像机,可修改用户名、密码和跨网段IP等参数;

● 支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试;

● 支持网络PTZ控制功能(ONVIF),手势上下左右等滑动,控制云台转动;

● 模拟视频图像显示、PTZ云台控制、拍照、录像、回放等功能;

● PoE DC48V 电源输出,给PoE摄像机供电,最大功率25.5W;  NEW

● 12V 2A直流电源输出; NEW

●  首创视频电平测量功能,测量模拟视频信号的峰峰值、同步电平、突发电平;

其他功能:

●  支持HDMI高清数字信号输入,最高分辨率可达1080P。支持图像显示、录像、拍照和回放。同时支持HDMI信号输出,可将当前屏幕显示内容通过输出,输出分辨率可自行切换720P或1080P; NEW

●  网线TDR测试,测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数; NEW

●  测试PoE交换机、 PoE摄像机等设备电压及功率,测试DC12V电源输入、仪表本机DC12V输出的电压及功率; NEW

● 新增PPPOE拨号功能,可进行PPPOE拨号上网检测; NEW

● 精简/普通两种用户界面,精简界面布局,简洁美观,快捷下拉菜单,一键开启相关功能; NEW

●  屏幕投影功能,安装工程宝屏幕投影APP,实时接收工程宝屏幕画面,方便监控安装人员共享信息;

● 全新系统,可自行安装运行IPC厂家的手机或平板移动客户端软件,也可安装APK格式QQ、微信或其他应用; NEW

●  内置无线WIFI功能,可测试无线网络摄像机,支持创建WIFI热点; NEW

●  支持CVBS回路测试,仪表回路发送及接收CVBS彩条信号,快速测试BNC线缆; NEW

● 支持快速截图功能,长按确认键截取屏幕画面,用于保存各类测试报告或快速截图摄像机画面; NEW

● PING、IP地址扫描、端口闪烁、等网络测试功能。手电筒、计算器、音乐播放器等应用工具;

● 一屏双显,网络摄像机和模拟摄像机同时测试;

●  增强型网线测试,测试网线、电话线排序及通断,测试盒有特殊编号(需定制),可进行线头查找;

● 应用软件支持客户自行升级更新;

●  可同时综合TDR线缆断点和短路测量、数字万用功能、光功率计、红光源故障定位等功能;

●   5V 2A电源输出,可作为手机充电宝功能;

●  音频输入和输出功能;

● 大容量聚合物锂电池供电,充电4-5小时,可正常工作约12小时。


产品型号

IPC-4300Plus【*】型号可选

显示屏:

4.3寸,IPS高清全视角IPS电容式触摸屏,分辨率960x540

网络端口

10/100/1000M 自适应,RJ45

WIFI

内置无线WIFI,速率150M,接收无线网络摄像机图像等。

H.265主码流测试

硬件解码,支持H.265主码测试摄像机图像,最高分辨率4K。

一屏双显

网络和模拟摄像机同时测试。

IP摄像机测试

ONVIF(带PTZ云台控制),ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。

IPC一键测试

全网段寻找摄像机IP地址

极速ONVIF

自动登录播放图像,一键激活海康摄像机和修改IP等参数,生成测试报告等。

海康测试工具

海康摄像机一键激活、图像测试,可修改用户名、密码和IP等参数。

大华测试工具

大华摄像图像测试,支持批量激活大华摄像机,可修改用户名、密码和IP等参数。

SDI/EX-SDI视频信号测试*

1路HD-SDI/EX-SDI/3G-SDI  IN BNC输入,分辨率支持720p 25/30/50/60fps,

1080p 25/30/50/60fps,1080i 50/60fps ,EX-SDI:2560*1440P 25/30FPS,3840*2160P 25/30Fps

TVI4.0视频信号测试*

1路TVI IN BNC输入,最高分辨率支持8MP

3840x2160p 12.5/15fps,

2592x1944P 12.5/20fps,

2688x1520p 15fps,

2560x1440p 18/25/30fps,

2048x1536p 18/25/30fps,

1920x1080p 25/30fps,

1280x720p 25/30/50/60fps,

支持同轴视控,菜单调用。

CVI4.0视频信号测试*

1路CVI IN BNC输入,最高分辨率支持8MP

3840x2160p 12.5/15fps,

2560x1440p 25/30fps,

1920x1080p 25/30fps ,

1280x720p 25/30/50/60fps,

支持同轴视控,菜单调用。

AHD4.0视频信号测试*

1路AHD IN BNC输入,最高分辨率支持8MP

3840x2160p 15fps,

2592x1944P 12.5/20fps,

2560x1440p 15/25/30fps,

2048x1536p 18/25/30fps,

1920x1080p 25/30fps,

支持同轴视控,菜单调用。

CVBS视频信号测试

1路Video IN BNC输入,1路Video OUT BNC输出,支持PAL/NTSC制式

CVBS视频信号电平测量

测量视频信号的峰峰值、同步电平、突发电平。

视频图像放大

支持模拟视频图像放大,IP网络摄像机图像放大和移动。

视频拍照、录像、相片浏览、录像回放

对测试画面进行截图、录像,支持中文命名保存,相片浏览、录像回放操作。

网线TDR测试

测试网线线对状态、断点和短路、衰减、反射率、阻抗、时延偏离等参数。测试距离180米。

HDMI输入*

一路HDMI输入,支持分辨率720×480p /720×576p  /1280×720p /1920×1080p /1024×768p/1280×1024p /1280×900p /1440×900p。

HDMI输出

一路HDMI输出,分辨率1920*1080P。

PoE电源输出

48V PoE电源输出,最大功率25.5W。

DC 12V电源输出

输出12V 最大直流电流约2A,为摄像机提供临时工作电源

USB 5V电源输出

5V 2A电源输出功能,可作为手机充电宝功能。

主题功能

可选精简/普通用户界面;自定义功能图标、桌面及应用界面背景,修改界面滑动效果。

同屏异显

可开启HDMI输入小窗口,屏幕可同时显示HDMI输入信号及网络摄像机等信号。

下拉菜单

PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。

音频测试

输入一路音频信号,测试声音是否正常,可录音保存。

一路音频输出,用于连接耳机。

云台控制测试

支持RS232/RS485总线,速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议

彩色图像发生器

通过视频OUT端口,发送PAL/NTSC多制式彩条。

UTP网线测试

测试任意两线或两线以上的网线,屏幕上显示连接顺序和网线编号。

协议代码捕捉

内置串口工具,可接收、显示控制设备发出的RS485协议代码数据,也可发送十六进制代码。

网络测试功能

IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。

寻线功能

可根据发出的音频信号寻找线缆。

PoE/PSE电压测试

显示供电电压的大小及线路连接情况。

数字万用表*

AC/DC电压,AC/DC电流、电阻、电容测试、二极管测试、通断测试等,测试速度3次 / 秒,读数范围-6600~+6600。

光功率计测量*

波长(nm):850/1300/1310/1490/1550/1625nm。功率范围(dBm) :-70~+10dBm

可见红光源*

发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。

TDR断点和短路测量*

测量BNC线、电梯线、RVV控制线、网线、电话线等线缆断开或短路的位置,测试距离1.2公里。

电  源

外接电源

DC 12V(2A)

电池供电

内置7.4V聚合物锂电池,容量5000mAh

充    电

充电5-6小时,一次充电完成可正常使用12小时

系统参数

操作设置

电容触摸屏,中文、英文OSD菜单,可选

自动待机

关闭/5-30分钟

工作环境及规格

工作温度

-10℃---+50℃

工作湿度

30%-90%

外形尺寸

220mm x 136mm x 52mm / 0.82kg

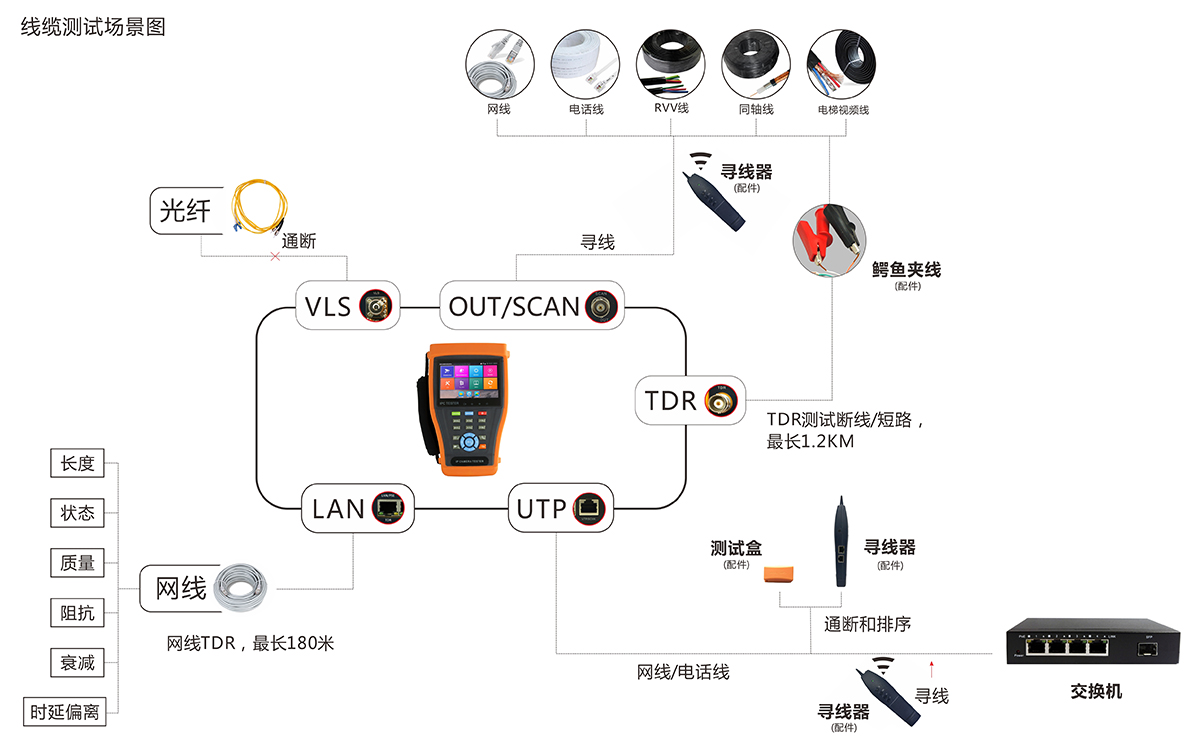

应用场景图:
