双波长/宽动态/事件地图/多轨迹查看

高清大屏，细节细腻

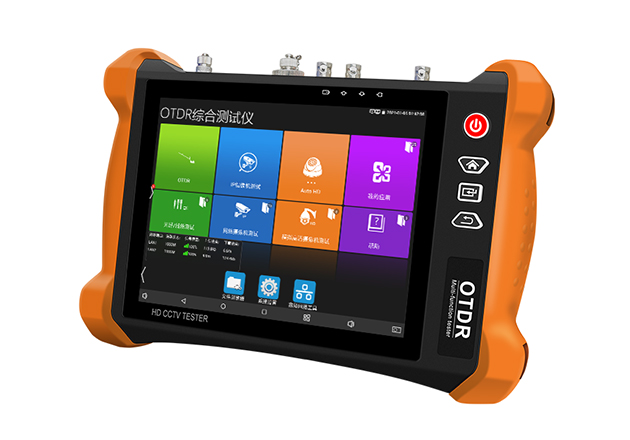

OTDR光时域反射仪 MT-8000

● 8.0英寸2K高清视网膜触摸屏，画面更清晰更流畅。

● OTDR 双波长光纤检测，高动态范围，最大测量距离150Km。

● 事件地图功能，智能链路分析，定位连接点/熔接点。

● 多轨迹查看，可最多同时查看4条曲线，综合分析，结果更准确。

● 中文操作和存储测试曲线，可缩放移动曲线，查看细节。

● OTDR测试结果保存为EXCEL、PDF或截图等文件。

● 支持H.265、4K主码流测试，升级版4窗口ONVIF，支持4路H.264/1080P。

● 海康大华专用测试工具，批量激活修改IP等。

● 升级同轴高清4.0，TVI8MP，CVI8MP，AHD8M , EX-SDI8MP。

● HDMI输入，最高分辨率4K 60帧，HDMI 4K输出。

● 数字寻线器、网线测试器支持水晶头单边测试网线TDR测试。

● 支持双频段2.4G/5Gwifi, 新增互联网屏幕投影和操控功能。

● 48V/25.5W POE供电，DC 12V 3A，DC 24V 2A供电输出。

Share it

功能简介

技术参数

连接示意图

资料下载

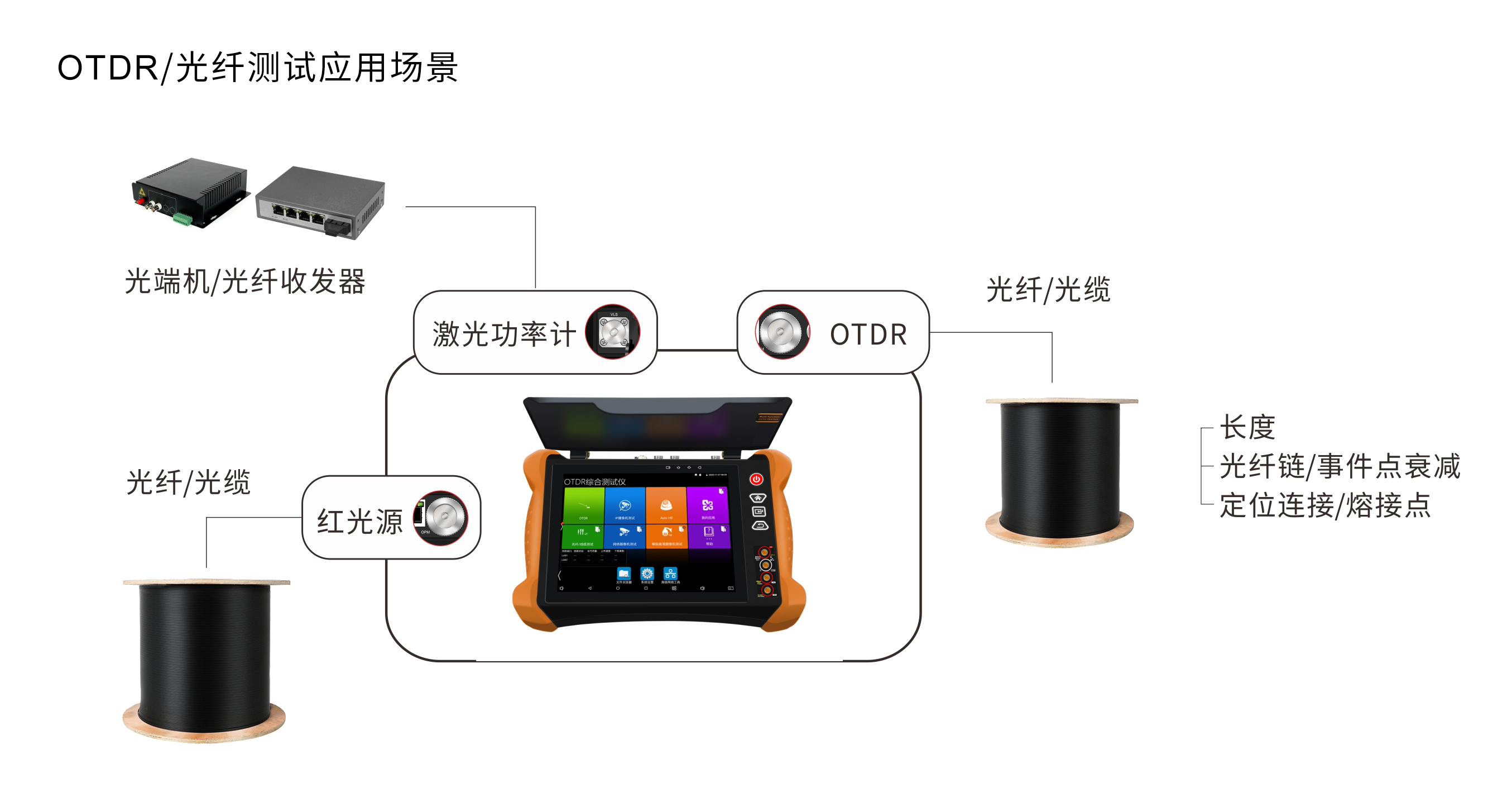

OTDR测试功能

•OTDR 波长1310/1550/1610可选，动态26/28/30/32/34dB可选，最大测量距离150Km。（波长/动态范围可选）NEW
•高隔离度滤波技术，可带光测试（1610波长）。NEW
•来光检测功能，防止OTDR模块被光纤中的光信号损坏，同时也避免因光纤中存在光信号干扰导致测试结果不准确（非带光测试型号）。NEW
•OTDR自动量程模式，无需设置任何参数，一键测试，程序自动匹配参数进行测试，快速获得测试结果。NEW
•OTDR专业设置模式，提供量程、脉冲宽度、测试时间、非反射门限、折射率等参数设置，获得更加精准测试结果。NEW
•测试光纤链路长度、损耗、衰减系数等，准确定位连接点/熔接点；以及检测连接点/熔接点处的损耗等。NEW
•事件地图功能，将曲线信息可视化直观呈现，通俗易懂；智能自动分析连接点、熔接点、光纤链路的损耗等数值是否合格达标。NEW
•可保存和查看测试曲线，支持缩放、移动查看曲线，分析曲线事件点等细节。提供“otdr、sor”两种格式可选。中文操作和存储，保存曲线≥30000条。
•多轨迹曲线查看，可同时打开最多4条曲线，进行测试结果对比，或对同一光纤修复前后测试结果对比等。
•支持生成OTDR测试报告，包含曲线轨迹图、参数设置、光纤事件信息、光纤链路信息等，可保存为EXCEL、PDF或截图等文件。NEW
•稳定光源，CW/270/330/1000/2000Hz模式可选。NEW
•损耗测试，光纤或光器件的损耗值检测。NEW
•红光源故障定位和激光功率计。

摄像机测试功能

● 首家采用8英寸2048x1536 IPS高清2K全视角视网膜电容式触摸屏，亮度更高，摄像机图像显示更流畅、清晰；NEW

● 全新硬件解码，支持H.265解码。摄像机在H.265/H.264编码模式下，主码流测试图像分辨率高达4K；NEW

● 升级同轴高清4.0，支持TVI8MP/CVI8MP/AHD8MP/EX-SDI8MP最高分辨率图像测试、同轴视控及菜单调用，支持拍照、录像、放大，回放；NEW

● 支持HD-SDI/EX-SDI/3G-SDI摄像机图像测试,支持拍照、录像、放大，回放;

● IP探索增强版，更快、更准！盲测，未知IP摄像机秒出IP地址;

● 极速ONVIF一键生成摄像机测试报告，包含摄像机IP地址、分辨率、编码等相关信息；支持跨网段测试；支持音视频同步测试；一键激活海康摄像机和修改IP等更多功能;NEW

● 海康测试工具，轻松解决海康摄像机的激活、调试，支持批量激活、修改IP。可修改用户名密码IP等参数，可恢复出厂设置等;

● 大华测试工具,针对大华摄像图像测试，可修改用户名、密码和IP等参数;

● 支持大华、海康、ACTi、三星等八十多个网络摄像机厂家IPC私有协议测试；

● 支持网络PTZ控制功能（ONVIF），手势上下左右等滑动，控制云台转动；

● PoE DC48V 电源输出，最大功率25.5W；

● 12V 3A直流电源输出；

其他功能

● 支持HDMI高清数字信号输入，最高分辨率可达4K60帧。支持录像、拍照和回放。同时支持HDMI信号输出，最高分辨率4K.可将当前屏幕显示内容通过输出，输出分辨率可切换4K/1080P/720P；NEW

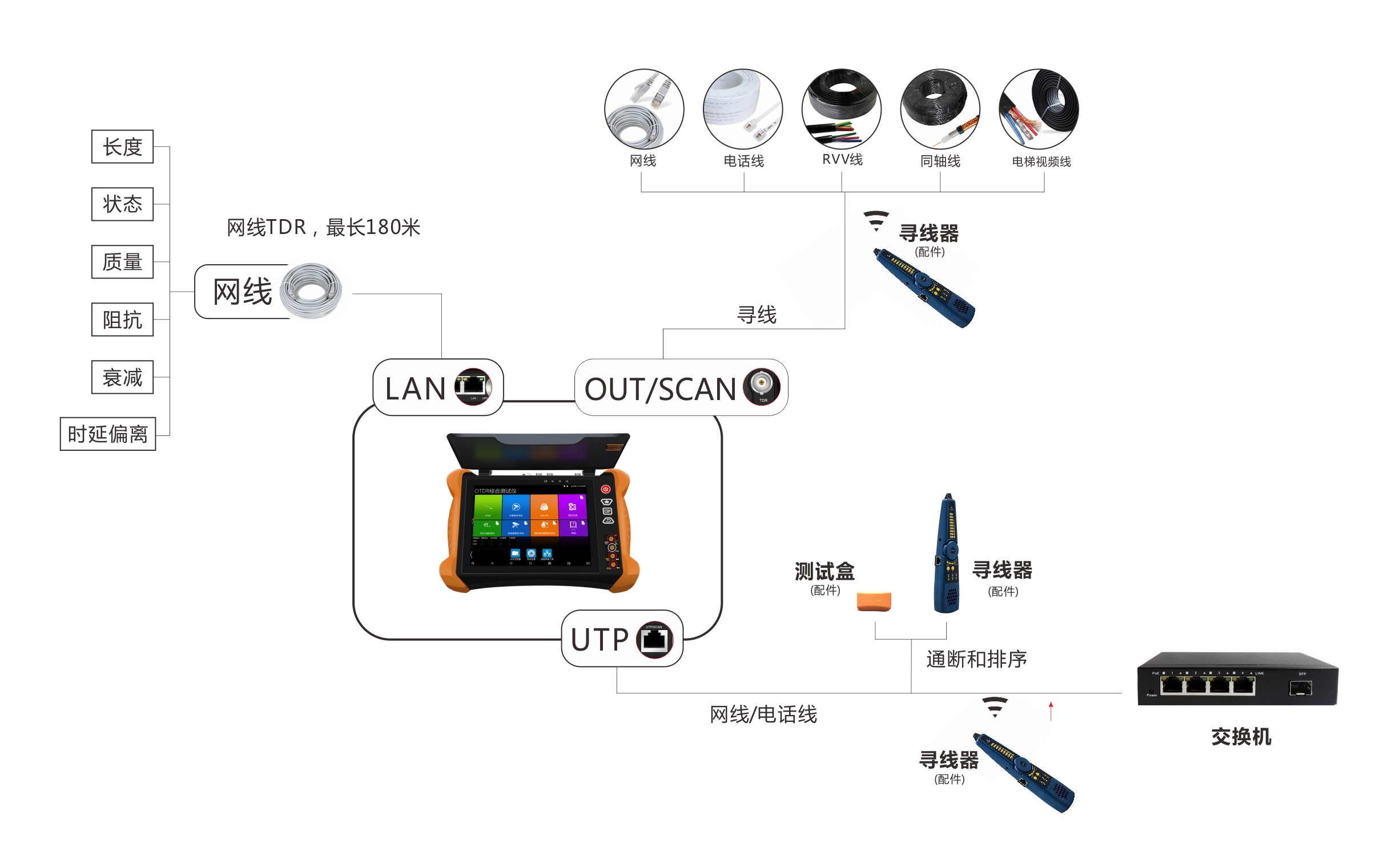

● 网线TDR测试，测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数；NEW

● 测试PoE交换机、 PoE摄像机等设备电压及功率，测试DC12V电源输入、仪表本机DC12V输出的电压及功率；NEW

● 全新滴胶背光灯按键，拥有更优质的手感，黑暗环境键盘依然清晰可见；

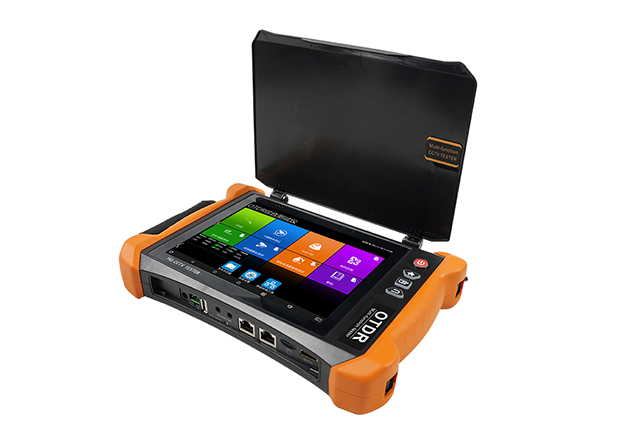

● 全新遮光板，无惧强光，强光下屏幕清晰显示；NEW

● 屏幕投影功能，新增互联网和局域网操控，支持手机或PC端投影。手机安装工程宝屏幕投影APP，实时接收工程宝屏幕画面，或PC端使用VLC播放器，方便监控安装人员共享信息。NEW

● 内置无线2.4/5G双频段WIFI功能，可测试无线网络摄像机，支持创建WIFI热点；

● 支持CVBS回路测试，仪表回路发送及接收CVBS彩条信号，快速测试BNC线缆；

● 全新系统，可自行安装运行IPC厂家的手机或平板移动客户端软件，也可安装APK格式QQ、微信或其他应用；

● 支持屏幕截图功能，长按确认键截取屏幕画面，用于保存各类测试报告或快速截图摄像机画面；

● 视频拍照、录像功能，首创中文名字存储，便于文件的查找；

● 支持4K高清视频录像文件和MP4等电影媒体文件播放；

● 模拟视频图像显示、PTZ云台控制、图像放大、拍照、录像、回放等功能；

● PoE电压测量、PING、IP地址扫描、端口闪烁、等网络测试功能；

● 增强型网线测试，测试网线、电话线排序及通断，测试盒有特殊编号（需定制），可进行线头查找，

● 光功率计、红光源故障定位等功能；

● 5V 2A电源输出，可作为手机充电宝功能；

● 音频输入和输出功能；

● 大容量聚合物锂电池供电，工作时间长达13小时。

OTDR技术参数

OTDR技术规格
波长(nm)	1310/1550				1610
动态范围(dB)¹	28/26	30/28	32/30	34/34	28	30	32	34
来光检测	支持				不支持
带光测试	不支持				支持
脉冲宽度(ns)	5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000
测试距离	≤150 Km
事件盲区(m)²	≤2m
衰减盲区(m)³	≤10m
线性度(dB/dB)	±0.05 dB/ dB
损耗阈值(dB)	0.05
损耗分辨率(dB)	0.01
最小距离分辨率(m)	0.05
采样点数	32-128K
距离不确定度(m)	±(1 m + 5×10^-5×距离+取样间距)
量程范围(km)	0.5、1、2、5、10、25、50、100、200
典型实时刷新时长	1s
测量时长	5秒、10秒、15秒、30秒、1分钟、2分钟、3分钟可选
接口类型	FC-UPC
备注：1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。 2、动态范围是在最大脉冲宽度，动态范围是在200km/20000ns/3min条件下测得的数据。 3、盲区测量条件：反射事件在5Km以内，回波损耗为45dB，使用最小的脉宽进行测量。

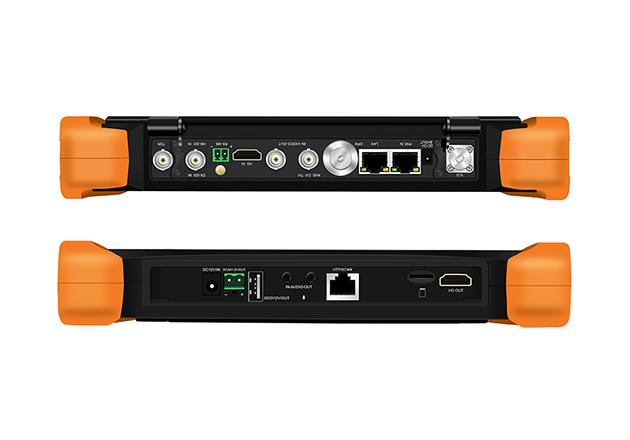

仪表技术参数表

产品型号	*MT-8000【】型号可选**
显示屏：	8寸，IPS高清全视角视网膜电容式触摸屏，分辨率2048x1536
网络端口	10/100/1000M 自适应，RJ45
WIFI	内置无线WIFI，速率150M，接收无线网络摄像机图像等。
H.265主码流测试	硬件解码，支持H.265主码测试摄像机图像，最高分辨率4K。
一屏双显	网络和模拟摄像机同时测试。
IP摄像机测试	ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。
IP探索	全网段寻找摄像机IP地址
极速ONVIF	自动登录播放图像,一键激活海康摄像机和修改IP等参数，生成测试报告等。支持人脸识别等
海康测试工具	海康摄像机一键激活、图像测试，可修改用户名、密码和IP等参数。支持视频遮挡、密码重置。
大华测试工具	大华摄像图像测试，可修改用户名、密码和IP等参数。支持视频遮挡。
SDI视频信号测试^*	1路HD-SDI/EX-SDI IN BNC输入，分辨率支持720p 25/30/50/60fps， 1080p 25/30/50/60fps ， 1080i 50/60fps
TVI 5.0视频信号测试*	1路CVI IN BNC输入，分辨率支持 4K/8MP_3840x2160p 12.5/15fps， 6MP_2880x1920p 20fps， 5MP_2592x1944P 20fps， 4MP_2560x1440p 25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps，支持同轴视控，菜单调用。支持TVI5.0音频功能。
CVI4.0视频信号测试^*	1路CVI IN BNC输入，分辨率支持 4K/8MP_3840x2160p 12.5/15fps， 6MP_2880x1920p 20fps， 5MP_2592x1944P 20fps， 4MP_2560x1440p 25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps，支持同轴视控，菜单调用。
AHD视频信号测试^*	1路AHD IN BNC输入，分辨率支持 4K/8MP_3840x2160p 15fps, 5MP_2592x1944p12.5/20fps, 4MP_2560x1440p 15/25/30fps, 3MP_2048x1536p 18/25/30fps， 1920x1080p 25/30fps， 1280x720p 25/30/50/60fps，支持同轴视控，菜单调用。
CVBS视频信号测试	1路Video IN BNC输入，1路Video OUT BNC输出，支持PAL/NTSC制式。
视频图像放大	支持模拟视频图像放大，IP网络摄像机图像放大和移动。
视频拍照、录像、相片浏览、录像回放	对测试画面进行截图、录像，支持中文命名保存，相片浏览、录像回放操作。
网线TDR测试	测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数
HDMI输入	一路HDMI输入，最高分辨率支持4K 60帧 4K_38402160/2K_25601440P/1920×1080p /1920×1080i /720×480p /720×576p /1280×720p/1024×768p/1280×1024p /1280×900p /1440×900p等。
HDMI输出	一路HDMI输出，分辨率4K（3840x2160p）。
PoE电源输出	48V PoE电源输出，最大功率25.5W。
DC 12V电源输出	输出12V 最大直流电流约3A，为摄像机提供临时工作电源。
USB 5V电源输出	5V 2A电源输出功能，可作为手机充电宝功能。
主题功能	可选精简/普通用户界面；自定义功能图标、桌面及应用界面背景，修改界面滑动效果。
同屏异显	可开启HDMI输入小窗口，屏幕可同时显示HDMI输入信号及网络摄像机等信号。
下拉菜单	PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。
音频测试	输入一路音频信号，测试声音是否正常，可录音保存。一路音频输出，用于连接耳机。
云台控制测试	支持RS485总线，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议
彩色图像发生器	通过视频OUT端口，发送PAL/NTSC多制式彩条发生器，以及蓝、黑纯色信号。
UTP网线测试	新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线。
协议代码捕捉	内置串口工具，可接收、显示控制设备发出的RS485协议代码数据，也可发送十六进制代码。
网络测试功能	IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。
寻线功能	采用先进复用技术，寻线和排序同时测试。寻线器寻到网线后，网线接到UTP口，直接显示网线线序。直通，交叉，直接指示，不需要看跑马灯，支持寻屏蔽网线。
PoE/PSE电压测试	显示供电电压的大小及线路连接情况。
光功率计测量^*	波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm
可见红光源^*	发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。
电源
外接电源	DC 12V（2A）
电池供电	内置7.4V聚合物锂电池，容量7000mAh
充电	充电5-6小时,一次充电完成可正常使用11小时
系统参数
操作设置	电容触摸屏，中文、英文OSD菜单，可选
自动待机	关闭/5-30分钟
工作环境及规格
工作温度
